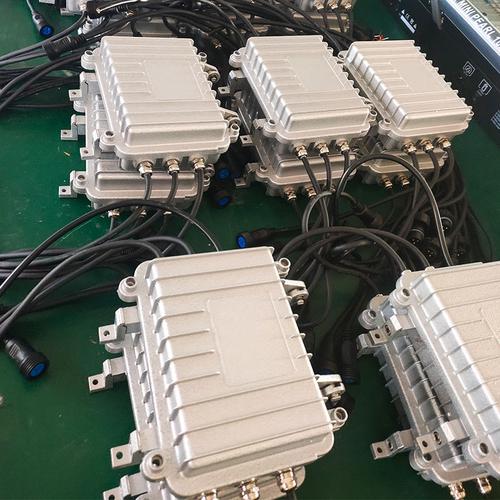

4路防水信号放大器 原理、应用与选型指南

4路防水信号放大器 原理、应用与选型指南

在现代工业自动化、安防监控及户外通信系统中,信号传输的稳定性与可靠性至关重要。复杂的环境因素——尤其是水汽、雨水、湿气以及多路信号分配的需求,往往成为信号质量的天敌。为此,4路防水信号放大器应运而生,成为解决恶劣环境下多节点信号中继与分配难题的关键设备。

一、什么是4路防水信号放大器?

从名称拆解来看,该设备包含三个核心要素:

  1. 4路:指设备具备1路输入、4路输出的信号分配能力(或者4路独立放大通道)。它不仅能放大信号,还能将单一信号源无失真地分配给多个终端设备,常用于需要多点同步接收的场景。
  2. 防水:通常指外壳防护等级达到IP65、IP66或IP67。这意味着设备可防止灰尘侵入,并能抵御雨水喷淋、短时浸泡或潮湿环境对内部电路的侵蚀。
  3. 信号放大器:核心功能是对衰减的信号进行增益补偿,延长传输距离,补偿线缆损耗,确保接收端获得足够强度的信号。

二、核心功能与技术特点

1. 一进四出,信号无损分配

设备内置高性能放大芯片与隔离电路,可将输入信号(如4-20mA电流环、RS-485差分信号、视频信号或射频信号)均匀分配至4个输出端口,有效避免因阻抗不匹配造成的信号反射和失真。

2. 工业级防水设计

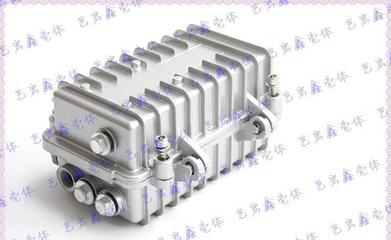

  • 外壳:采用压铸铝合金或工程塑料,表面经防腐喷涂处理。
  • 接口:使用防水接头(如M12或防水格兰头),并配有硅胶密封圈。
  • 电路板:喷涂三防漆,抵御凝露、盐雾和化学腐蚀。

3. 信号增益可调

多数产品支持通过拨码开关或电位器调节放大倍数(如0-20dB可调),用户可根据实际线缆长度和环境干扰程度灵活设定,避免过放大导致信号饱和。

4. 宽电压与防雷保护

支持9-36V DC宽电压输入,适应工业现场不稳定电源。同时内置TVS管及气体放电管,提供浪涌和雷击防护。

三、典型应用场景

  1. 户外安防监控:在高速公路、油田、港口等场景,摄像头远离机房。使用4路防水放大器可将视频或网络信号一分为四,分别传送至本地录像机、远程光端机及备用监控终端,且防水特性使其可直接安装于立杆防水箱内。
  2. 工业自动化现场:在水泥厂、化工厂等潮湿多尘环境,传感器信号需远传至PLC且同时送给现场显示仪表与上位机。4路防水放大器可嵌入现场接线箱,稳定分配4-20mA或RS-485信号。
  3. 智能农业与水利监测:田间墒情传感器、水质监测仪的RS-485总线需连接至多个采集节点,防水放大器可抵抗喷灌水雾与雨水,保障总线通信距离突破1200米限制。
  4. 隧道与管廊通信:为区间内紧急电话、广播、无线AP提供信号中继,一进四出覆盖双向车道及设备维护接口。

四、选型要点

面对市场上多样的产品,建议从以下维度评估:

  • 信号类型:明确是电流环(4-20mA)、RS-485/232、模拟视频、射频还是以太网信号,需选择对应协议的产品。
  • 防水等级:根据安装位置选择IP65(防喷水)或IP67(短时浸水)。若需长期浸没,应选IP68。
  • 工作温度:户外应用需满足-40℃~+85℃工业级宽温。
  • 隔离与防雷:信号端口与电源端口建议具备光电隔离或磁隔离,防雷等级不低于2kV。
  • 供电方式:优先选择支持宽压直流或POE供电的型号,简化现场布线。

五、安装与维护注意事项

  • 安装时确保所有防水接头拧紧,未使用的端口必须用防水帽封堵。
  • 避免将放大器安装在散热差或阳光直射的密闭箱体内,以免高温加速密封圈老化。
  • 定期检查外壳密封性,清洁表面污垢,雷雨季节后检查防雷模块是否失效。
  • 信号增益应逐步调节,以终端接收信号质量最佳且无丢包为准。

##

4路防水信号放大器虽是小众细分产品,却是恶劣环境下多路信号分配的“守护神”。它将信号中继、分配与防水防护集于一体,显著降低布线成本与故障率。在物联网与工业4.0推动下,边缘节点日益增多,这类高可靠、易部署的信号放大设备将发挥越来越重要的作用。选对型号、规范安装,方能确保信号在风雨中依然畅通无阻。
